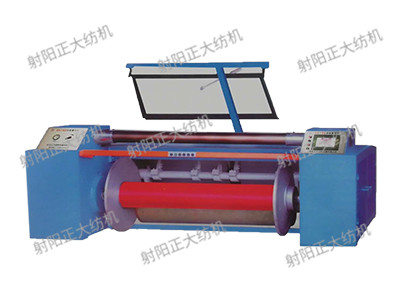

GA126型分批整經機

適用范圍:

GA126系列新型分批整經機是由原紡織工業部GA121和SGA211高速整經機組的設計人員于2002年推出的產品。設計人員依據十多年的設計與制造分批整經機的經驗，并結合當前國際同類產品的性能特征，對原GA121和SGA211高速整經機電氣控制系統及主機械結構一經軸拍開拍合傳動、經軸加壓機構，制車及阻尼系統等做了較大的技術改進，是織機配套的理想選擇。
GA126系列分批整經機適用于各種短纖紗的分批整經，是各類無梭織機的織前準備的優選設備。

主要技術特征:

1、主傳動一采用專用變頻電機恒動事傳動，變頻調速電機的特性與恒張力養繞相匹配，電機功事小，節能。
2、懸臂間接加壓或?qū)к壠叫兄本€加壓。加壓壓力平穩，防止產生共振。高精度比例減壓錢構成閉環壓力控制可實現經軸卷繞密度的任意設定，達到紗層卷繞密度的等量和變量設定與控制。

3、電動控制W型伸縮筘上下、左右橫移和疏密。

4、采用經軸與導紗輥雙編碼器計長，計長準確。

5、電動控制機械拍合裝置，同步，并可自動調節經軸拍合位置。
6、經軸、壓輥、導紗輥三輥同步制動。停車時壓輥快速脫離經軸，防止紗線磨損。
7、間隙式吹風裝置，操持筘齒清潔，間隙時間任意設定。
8、電氣系統采用德國西門子PLC控制，主要部件變頻器、觸摸屏、編碼器、低壓電器等均采用國外知名品牌。

9、氣動控制的擋風板，可隨機器開停而自動落下、抬起。

10、多種筒子架型式、錠距和錠數，用戶可選配。

主要技術參數:
1.工作幅寬: 1800mm (其它幅寬根據用戶要求定制)。2、經軸盤片直徑: 800mm ( 1000mm根據用戶要求定制)。3、整經速度10- 1000m/min4、制動距離: 3m/500m/min)5、卷繞張力: 400N

6.卷繞密度:0.3-0.6kg/cm3

7、經紗長度誤差: s0.2%

8、筒子架:640錠"V"”形(或可選其它形式)

9、張力器:雙立柱張力器(或可選其它形式)

10、主電機功率:11KW、15KW

其他技術參數：
1、輸入電源:3x380V土10%2、輸出頻率:50HZ土5%

3、裝機容量:15KVA (標準型)4、供氣:0.3L6Mpa

5、主機重量:3000kg

6、筒子架重量:2500kg

7、整經的外型尺寸:見附件II
8、整機空機運行噪聲不大于80dB
