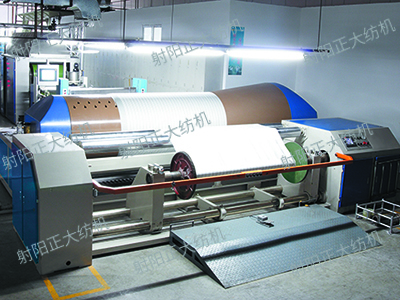

GA369經漿聯合機

GA369智能型分條經漿聯合機是中國紡織工業協會2006年6月下發給我公司的科技項目計劃。該機是在GA169分條整經機和GA338雙漿槽漿紗機的基礎上。結合當前紡織行業的生產工藝要求研發而成。該機于2006年8月通過國家紡織機械質量檢測中心驗收合格。該機適應綿織、色織、毛巾等行業多品種少批量的生產工藝特點和要求，以及碼樣生產和新產品試制開發的漿紗、整經過程，將兩道工序并為-道，減少試樣過程中起了機紗線的損失，節約漿料及人工時間的投入，具有紗線覆蓋率低，漿膜完整性好，速度快、效率高、成本低、浪費少等特點。
該機還可以適應色織、毛麻、絲綢等行業各種纖維原料的紗線從細支高密至粗支低密產品的生產需要，以及高支密產品的特殊要求。該機全電腦控制，設計合理，工藝完善，操作方便，是目前國內織物試樣的理想選擇，可與國內外各種劍桿、噴氣、片梭等織機相配套。

主要功能及技術特征
■ 微型計算機控制，觸摸式人機介面，技術完善，操作方便，介面友好;
■ 機、電、氣、液一體化，性能穩定、運行可靠;
■ AC伺服隨動系統，精度高，響應快，偏差小;
■ 功能強大的微型計算機系統及控制算法，
■ 使整個系統運行平穩、可靠，智能化程度高;
■ AC矢量同步控制系統，同步精度高，響應快，超調小;
■ 整經過程中不間斷對各數據進行采樣、分析、運算，使整個系統始終運行狀態，使經紗成形平整，密度均勻，質量好，倒軸張力穩定均勻;

■ 上漿采用氣動加壓，壓力無級可調;
■ 全烘筒烘燥方式，烘燥溫度自動調整，烘燥效率高;
■ 采用積極主動式同步送紗，速度調節自動化，烘簡對紗線握持力大，方便控制經紗牽伸率;
■ 應用氣液增壓鉗式制動，制動效率高。

主要的性能指標

■ 適用范圍: 6s -80s純 棉紗、滌棉紗、亞麻
■ 整經有效幅寬(1lin): 2000、 2300、 2600、 3200滾筒圓錐體錐角比: 1 :8
■ 織軸盤片直徑:≤1000
■ 整經速度: 1-80
■ 倒軸速度(m/min): 20-100
■ 制動距離:≤3
■ 整經、倒軸線速度波動:≤3%
■ 倒軸張力(N):≤6000
■ 位移精度: 0.001
■ 條對準精度: 0.1
■ 位移范圍: 0.001- -9.999無級可調
■ 壓漿力: 0~560(前后壓漿輥一致)
■ 漿槽容積(L):主漿槽160輔漿槽110
■ 蒸發能力(kgH20/hr): 300(0.3Mpa≤ 蒸汽壓力≤0.35Mpa)
■ 裝機功率: 32
