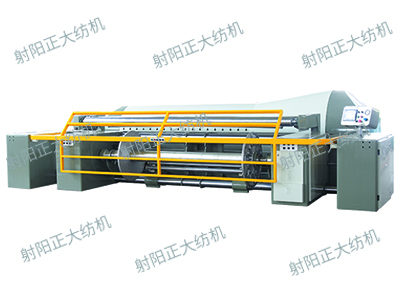

GA169D分條整經機：

整機機構:本機采用主機整體安裝于地軌上，整體機架在地軌上由伺服電機控制移動，倒軸部分，分絞筘架，筒子架固定。整經工作時，條帶相對于分絞架和簡子架中心不變.邊紗張力均勻

成整經剎車控制:比例閥控制外鋼帶阻尼方式，實現倒軸張力的自動控制。
■整經伺服傳動采用雙伺服電機滾珠絲桿結構,響應快.精度高，條定位和起點定位均依次按鍵自動完成。
■導條位移:由交流數字伺服驅動的導條位移機構直接接受大滾簡傳感器的數字信號，隨動式同步工作，響應快.精度高。同時整經機伺服傳動一改傳統的絲杠傳動或齒輪齒條傳動，采用直接驅動主動滾輪，避免機器抖動，減少機器安裝難度。
■等距離卷繞:整機操作臺前后移動是由步進驅動系統控制的.整經過程中整經臺均勻后退，導紗輥與紗面一直保持等距離，減少條帶擴散，避免壓紗或讓紗,使紗線張力均勻。
■位移量自動檢測，伺服電機控制滾珠絲杠的傳動多次測量整經紗層厚度，實現整經位移參數的自動測量，壓紗輥對條紗的平行加壓保證紗層面更加平整。
■整經張力閉環控制:整經臺上的壓力傳感器檢測條紗張力，經PLC控制筒子架的張力控制器。(中意合作技術)
■整經滾筒與傳動:固定錐體的鋼質大滾筒經高精度動平衡校驗，整經傳動為交流變頻器控制交流電機驅動大滾筒實現恒線速運動.整經線速和整經慢速度在觸摸屏上設定。

■采用通訊技術.機、電、氣、液、一體化設計。配置多套PLC、多套交流數字伺服變頻、兩套觸摸屏，系統完善、可靠，自動化程度高。

■變頻電機和高精度螺旋齒輪減速機保證倒軸時高速和張力恒定，傳動平穩。

■完整的故障檢測系統:可隨時的檢測出整經機發生的故障，包括誤操作.限位保護及計算機的運行情況，并將檢測的信息以中文顯示出來，方便維護。
■新型倒軸機構完整的輔助功能:上油(蠟)，靜電消除裝置及織軸26°傾斜平行加壓裝置。(中意合作技術)
■筒子架:配有多種形式筒子架，錠數、錠距，張力器等可根據用戶選定。

主要的性能指標：

■整經速度: 20-800 (m/min}無級可調

■倒軸5-250(m/min)無級可調

■整經倒軸恒線速精度:≤土2%.整經張力(條帶張力) 大: 6O0N

■倒軸張力。< 0000(80m/min線速時)m整經張力精度≤土2%

■倒軸張力精度:≤+2%

■單紗張力精度:≤+3%

■導條走絲速度0,001-9.999(mm/1)無級可調

■導條走絲精度:≤+0.02%

■條寬范圍: 0.1-350mm

■條定位精度:≤0.1mm

■條數: 999

■制動距離≤3m (500m/min速 度時)

■斷頭自?？煽柯?，100%

主要規格參數：

■幅寬: 2300~3600m.經軸盤片直徑: 800 (1000. 1250) mm。大滾筒柱體直徑: 1000 (mm) I.錐比: 1:8

■筒子架錠數: 640 (可定制)

■筒子架綻距，240X240 (mm) (可定制)

■筒子架層數: 8(可定制)

其他技術參數

■輸入電源3x380V土10%

■輸入頻率: 50Hz+5%

■裝機容量，40KVA (標準型)雅供氣: 0.3L 6Mpa

■主機重量: 8500kg

■筒子架重量: 2500kg

■整經的外形尺寸見附件I1
■整機空機運行噪音不大于: 80dB
